油田防滲土工膜根據(jù)要求細(xì)節(jié)進(jìn)行焊接施工
瀏覽次數(shù)：次信息來(lái)源：泰安佳路通工程材料有限公司發(fā)布時(shí)間：2023/3/9

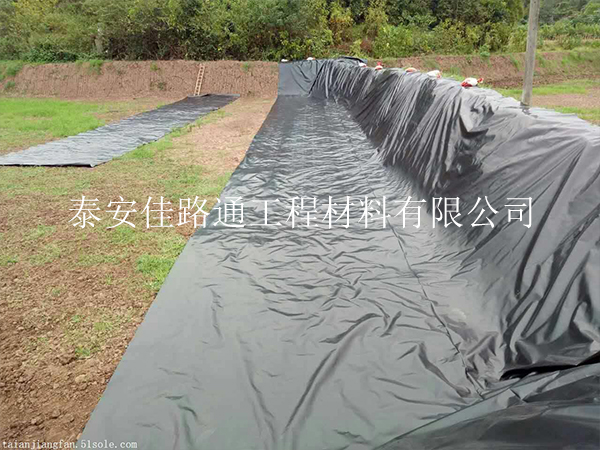

隨著如今社會(huì)經(jīng)濟(jì)的不斷進(jìn)步發(fā)展，土工材料市場(chǎng)也在逐漸發(fā)展起來(lái)，油田防滲土工膜就是用于化工油田區(qū)防滲比較關(guān)鍵的產(chǎn)品材料，是我們泰安佳路通工程材料有限公司多年來(lái)為市場(chǎng)客戶提供的產(chǎn)品類型，關(guān)于油田防滲土工膜須根據(jù)細(xì)節(jié)進(jìn)行焊接施工的知識(shí)技巧，小編為您進(jìn)行了概況。 1、每天焊接開(kāi)始時(shí)，通常應(yīng)在現(xiàn)場(chǎng)先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并在現(xiàn)場(chǎng)進(jìn)行剝離和剪切試驗(yàn),試樣合格后,便可用當(dāng)時(shí)調(diào)整好的速度、壓力、溫度進(jìn)行 正是焊接。油田防滲土工膜熱鍥焊機(jī)在焊接過(guò)程中，需隨時(shí)注意焊機(jī)的運(yùn)行情況，要根據(jù)現(xiàn)場(chǎng)的實(shí)際情況對(duì)速度和溫度進(jìn)行微調(diào)。 2、油田防滲土工膜在焊接時(shí)應(yīng)該采用穩(wěn)壓性能好的發(fā)電機(jī)供電，在特殊情況下采用當(dāng)?shù)赜秒姇r(shí)，必須使用穩(wěn)壓器。 3.焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。 4.在遇上油田防滲土工膜長(zhǎng)度不夠 時(shí)，需要長(zhǎng)向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。 5.焊膜時(shí)不許壓出死折，鋪設(shè)HDPE土工膜時(shí)，根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜性能要 求，預(yù)留出溫度變化引起的伸縮變形量。 6、熱鍥 焊機(jī)焊接工序分為：調(diào)節(jié)壓力、設(shè)定溫度、設(shè)定速度、焊縫搭接檢查、裝膜入機(jī)、啟動(dòng)馬達(dá)。 7、接縫處不得有油污、灰塵，HDPE魚(yú)塘防滲土工膜的搭接段面不應(yīng)有泥沙、結(jié)露、潮濕等雜物，當(dāng)有雜物時(shí)必須 在焊接前清理干凈。 8、溫度低于5℃時(shí)，按照規(guī)范要求不應(yīng)施工，如果必須 施工的話，焊接前應(yīng)對(duì)焊機(jī)進(jìn)行預(yù)熱處理。 9、在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接，但采取防護(hù)措施是除外。 油田防滲土工膜焊接縫合氣候條件：焊接縫合所需要的氣候條件為： （1）大氣溫度在4-40℃之間； （2）干燥條件，特別是沒(méi)有降水或別的過(guò)多水分如霧或露水； （3）風(fēng)速不大于每小時(shí)4級(jí)。 1、熱熔焊接 （1） 油田防滲土工膜膜塊在焊接前必須重疊15cm，膜塊必須調(diào)整好以使接縫盡量減少褶皺和成“魚(yú)嘴”的可能； （2）在焊接縫合之前縫合區(qū)域在縫合之前必須進(jìn)行清理干凈以確保清潔并沒(méi)有水、灰塵、雜物或任何碎屑。 2、擠出焊接 （1） 油田防滲土工膜膜塊焊接縫合應(yīng)重疊7.5cm，縫合區(qū)域在縫合之前必須進(jìn)行清理以確保該區(qū)域清潔且沒(méi)有水、灰塵、垃圾或任何碎屑； （2）熱氣裝置只能用于土工膜模塊的加熱粘結(jié)，注意不要損壞防滲土工膜，磨光也不應(yīng)該損壞防滲土工膜； （3）焊條必須保持清潔和干燥。 以上就是關(guān)于油田防滲土工膜的基本焊接施工技巧細(xì)節(jié)，希望能夠幫助客戶朋友更好的了解油田防滲土工膜的使用，保障工程建設(shè)質(zhì)量需求提供支持幫助，我公司也將持續(xù)加大各類土工材料的研究生產(chǎn)工作，為更多需要的客戶提供滿意的防滲土工膜產(chǎn)品。
