久久精品99久久无色码中文字幕-国产精品白浆免费视频-女同女同精品一区二区-国产在线白浆一区二区三区在线

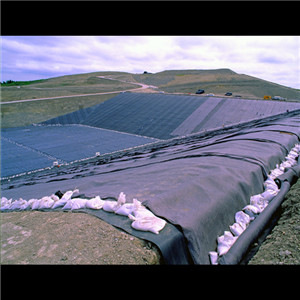

垃圾填埋場封場、終場覆蓋使用HDPE土工膜是顯而易見的。首先，HDPE土工膜的防滲性能好，滲透系數(shù)大大低于黏土，在施工時僅需鋪設(shè)1-2mm的土工膜就可滿足防滲的要求，節(jié)約了填埋空間；其次，HDPE土工膜的抗拉伸性能比黏土要好，對填埋場不均勻沉降的敏感性遠小于黏土。

   當然，在垃圾填埋場封場、終場覆蓋使用HDPE土工膜時，也存在一定缺點，就是土工膜容易被尖銳的石子刺穿，且聚合物本身存在著老化的問題，這就要求在垃圾填埋場封場、終場覆蓋選用HDPE土工膜的時候特別注重所選材料的品質(zhì)和質(zhì)量保證，好的土工膜產(chǎn)品，特別是佳路通土工膜產(chǎn)品更能發(fā)揮其防滲性能、拉伸性能強、使用壽命長的優(yōu)勢，同時高品質(zhì)的原料及生產(chǎn)工藝生產(chǎn)出的HDPE土工膜產(chǎn)品對外界破壞的抵抗力明顯高于諸多其他產(chǎn)品。

垃圾填埋場防滲用防滲膜。垃圾填埋場防滲土工膜施工工藝步驟流程為 1.鋪設(shè)、剪裁→對正、搭齊→壓膜定型→擦拭塵土→焊接試驗→焊接→檢測→修補→復檢→驗收。2.技術(shù)要點（1）鋪設(shè)時盡量減少拼接量， 拉扯土工膜，不許壓出死折，焊縫便于在不利條件下能達到滿意的防滲效果。（2）鋪設(shè)土工膜時，應從低部位開始向高位延伸。不要拉得過緊，應留足夠余幅（大約1.5%），以備局部下沉拉伸。（3）坡面鋪設(shè)時，可根據(jù)工程實際情況，以接縫少、便于施工、 剪裁合理為原則來確定平行或垂直于坡度線鋪設(shè)，接縫應避開彎角，設(shè)在平面處。坡度較大處，設(shè)置軟梯，施工人員在軟梯進行土工膜的焊接接縫施工。 （4）鋪設(shè)過程中，應盡量減少焊縫，特別是交叉焊縫，以減少滲漏隱患，在展膜過程中，禁止**拉扯土工膜，不許壓出死折，焊縫。焊接時，一定要把其上的浮土擦干凈，否則上下膜之間無法熱合到一起。若要與建筑物基礎(chǔ)銜接，一定要將土工膜展平不要出折，為封邊提供良好的操作條件。 （5）需設(shè)排氣口的地方應在排氣口和土工膜接觸處進行牢固的不漏水的封焊。（6）按設(shè)計鋪膜方向，用熱焊機焊接。正式焊接前，先進行試焊，然后進行大面積焊接施工。焊接時，防止焊機受阻將土工膜焊漏而影響焊接速度和質(zhì)量。 （7）搭接寬度要符合設(shè)計要求，采用雙道焊縫接縫方式，以提供多重保護，可以在焊層之間充氣測試焊接效果，焊接后，應及時對焊縫焊接質(zhì)量進行檢測。（8）當出現(xiàn)T形縫及雙 T形縫時，采用母材補疤，疤的轉(zhuǎn)角處均修圓，土工膜的接縫是施工質(zhì)量控制的關(guān)鍵。焊接時應嚴格監(jiān)控，在溫度變化較大、風速變化較大的情況下（土工膜受氣溫影響產(chǎn)生伸展或收縮會造成拼接的困難），調(diào)節(jié)溫度和速度，杜絕拼縫彎曲、重疊、焊接不牢或燙穿焊縫。
